Páipéar Eisiúna le haghaidh Feidhmchláir Leictreonaic agus Greamaitheacha FPC

I ndéantúsaíocht leictreonaic nua-aimseartha, úsáidtear téipeanna greamaitheacha agus scannáin go forleathan iCiorcaid Clóbhuailte Solúbtha (FPC), PCBanna, modúil taispeána, pacáistí ceallraí, agus feistí braiteora. Cé gurb é an ghreamaitheach an croí-ábhar feidhme, is é anpáipéar scaoilte nó línéar scaoiltetá ról chomh tábhachtach céanna aige maidir le héifeachtúlacht táirgthe, cruinneas agus iontaofacht táirgí a chinntiú.

1. Greamacháin a Chosaint ó Éilliú agus Damáiste

Tá greamacháin leictreonacha an-íogair. D’fhéadfadh aon éilliú nó greamaitheacht roimh am a bheith mar thoradh ar:

Nascáil lag de chomhpháirteanna FPC

Ciorcaid ghearr nó mí-ailíniú i gcomhthionól PCB

Modúil taispeána lochtach

Feidhmíonn líneálacha scaoilte mar abhacainn chosanta, deannach, olaí, taise agus statach a chosc ó thionchar a dhéanamh ar an ghreamaitheach, ag cinntiú go dtiocfaidh téipeanna agus scannáin isteachriocht foirfe do-déantúsaíocht ardchruinneas.

2. Ag Tacú le -Bhás Beachtais{-Ard-ghearradh agus lannú

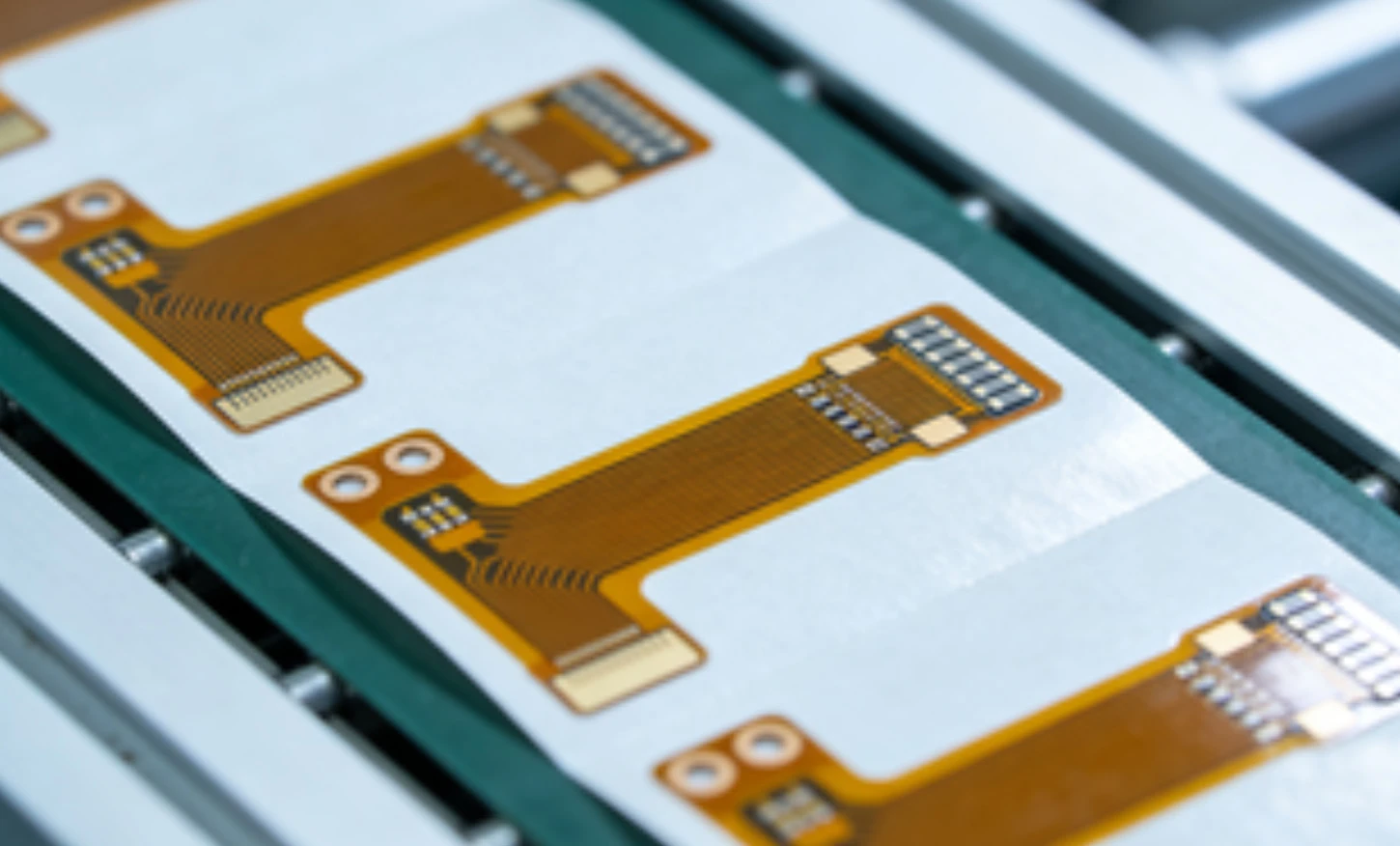

Is minic a bhíonn comhpháirteanna téip FPC agus leictreonachaultra-tanaí agus bás-gearrtha i gcruthanna casta. Gan línéar scaoileadh cobhsaí:

Féadfaidh comhpháirteanna dífhoirmiú le linn lamination

Féadfaidh sraitheanna greamaitheacha cloí go mícheart

D’fhéadfadh go n-eascródh subh nó mí-fhothaí ar línte cóimeála uathoibrithe

Cinntíonn -páipéar scaoilte ardcháilíochtacobhsaíocht tríthoiseach, feannadh réidh, agus fórsa scaoileadh comhsheasmhach, atá riachtanach le haghaidhpróisis roghnóireachta uathoibrithe-agus{-áit.

3. Feidhmíocht Ghreamaitheach a Chothabháil Faoi Strus Teirmeach agus Taise

Is minic a bhíonn i gceist le déantúsaíocht leictreonachsádráil reflow, lannú te, nó próisis nasctha ardteochta. Ní mór do líneálacha scaoilte:

Seasamh teochtaí arda gan delaminating

Cosc ar imirce ghreamaitheacha

Coinnigh airíonna scaoileadh réidh tar éis téimh

Cosnaíonn páipéir scaoilte a ndéantar innealtóireacht chuí orthu greamacháin agus coinníonn siad feidhmíocht trasnatimthriallta teirmeach ríthábhachtach, ag cinntiú tionól leictreonaic iontaofa.

4. Comhthionól Glan agus Cruinn a Chumasú in Feidhmchláir FPC

Tá comhpháirteanna FPC íogair agus an-íogair. Ceadaíonn an líneáil scaoileadh:

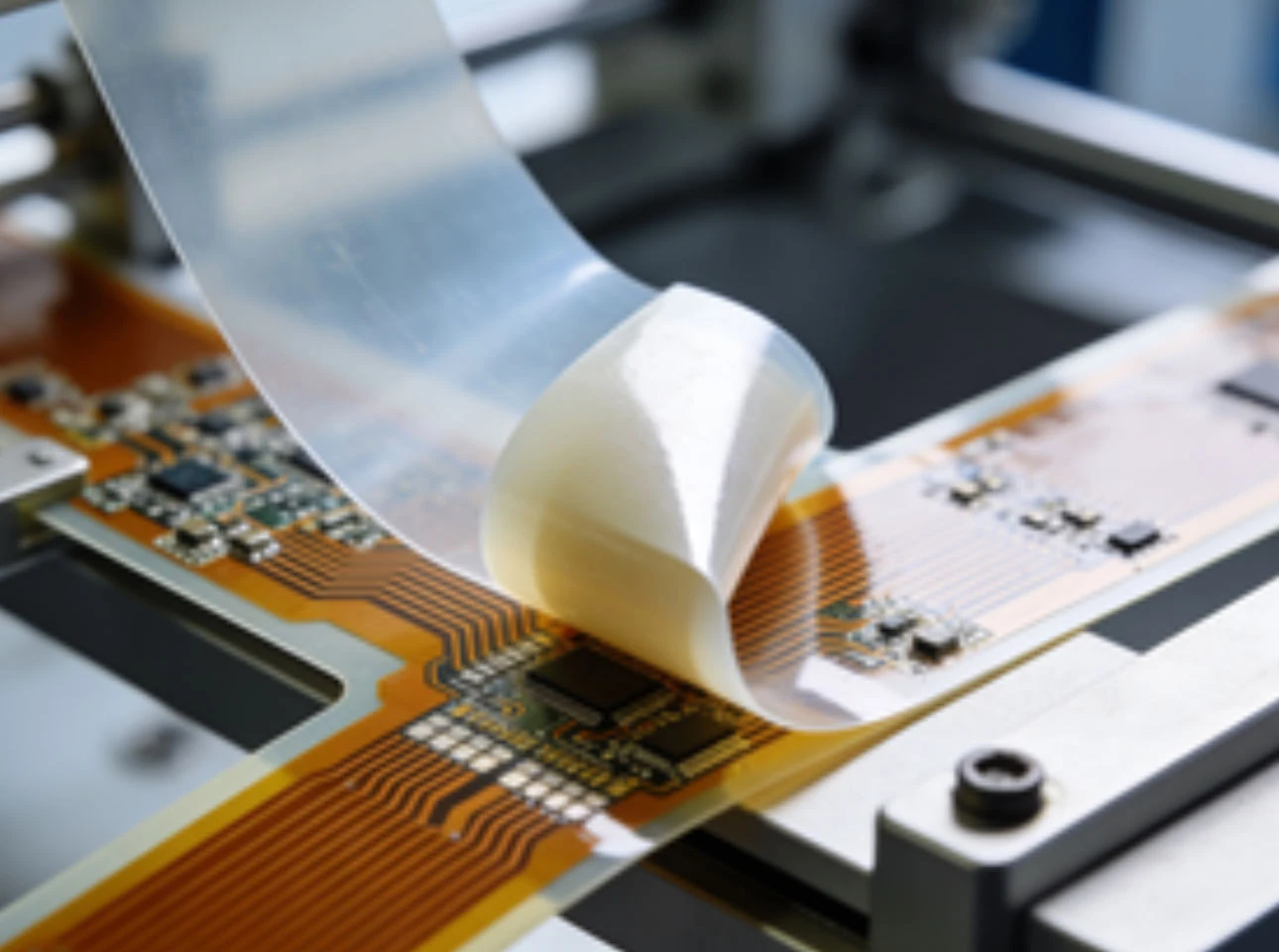

Smooth, rialaithe feannadh gan stróiceadh

Socrúchán cruinn ar fhoshraitheanna nó ar fheistí

Laghdú ar iarmhair ghreamaitheach nó dífhoirmiúchán

Cinntíonn sé seotionóil leictreonacha ardchaighdeáinle lochtanna íosta agus toradh ard.

5. Fórsa Eisiúna Customizable le haghaidh Feidhmchláir Sonracha Leictreonaic

Tá leibhéil éagsúla scaoilte ag teastáil ó ghreamaithe leictreonacha éagsúla:

Scaoileadh íseal le haghaidh téipeanna FPC ultra-tanaí

Meánscaoileadh le haghaidh téipeanna lamination PCB

Ardscaoileadh do théipeanna atá bunaithe ar shilicón nó ar dhá thaobh

Is féidir páipéar scaoileadhsaincheaptha le haghaidh fórsa scaoileadh agus cineál tsubstráit, ag ráthú comhoiriúnacht le greamacháin ar leith agus próisis táirgthe.

Conclúid

Le haghaidh feidhmchláir ghreamaitheacha leictreonaic agus FPC,ní bileog chosanta amháin atá i bpáipéar scaoilte-tá sé ina chumasóir riachtanach maidir le beachtas, iontaofacht agus táirgeadh ardluais. Cinntíonn roghnú an líneáil cheart scaoilte:

-Glan, éilliú-greamacháin in aisce

-Feidhmíocht ardteochta chobhsaí-

-Bás cruinn-ghearradh agus lannú

-Laghdaíodh lochtanna táirgeachta

-Éifeachtúlacht agus toradh feabhsaithe

Mar mhonaróir, soláthraímidlíneálacha scaoilte ardchaighdeáin-le fórsaí scaoilte oiriúnaithe, comhsheasmhacht baisceanna cobhsaí, agus tacaíocht do ghreamaitheacha leictreonacha ultra-tanaí, ag freastal ar riachtanais dhian na leictreonaice nua-aimseartha agus déantúsaíochta FPC.
